בקצרה: וידאו וול בוחרים לפי שלושה דברים: צפיפות פיקסלים (Pixel Pitch) שמתאימה למרחק של הצופה הקרוב, בהירות (nits) שמתאימה לתאורת החלל, ומעבד וידאו שמזין את הפאנלים. כלל אצבע מקובל בתעשייה: כל מילימטר Pitch שווה בערך מטר מרחק צפייה מינימלי. לאירועים סגורים P2.5 עד P3.9 נותנים תמונה חדה; לחוץ ובאור יום צריך פיקסל גדול יותר ובהירות של 5,000–6,000 ניט ומעלה.
- קהל קרוב, אולם, אולפן (2–4 מ'): P2.5–P3.9 פנימי.
- במה גדולה, הופעה (4–10 מ'): P3.9 עד P5.
- חוץ, שילוט, אור יום: P4–P6 עם דירוג IP ובהירות גבוהה.
וידאו וול הפך לחלק בלתי נפרד מהפקת במה, בדיוק כמו התאורה עצמה. אם אתם כבר מרכיבים מערך תאורה, שווה לקרוא גם את המדריך בחירת פנס לד לבמה ואת המדריך למובינג הד לתאורת במה, כי המסך והתאורה עובדים יחד על אותה במה ואותו מבנה תלייה. את כל מסכי הלד אפשר לראות בקטגוריית מסכי לד.
מה זה בעצם וידאו וול ואיך הוא בנוי?
וידאו וול הוא קיר תצוגה שמורכב מפאנלים (מודולים) של מסכי LED שמתחברים זה לזה למשטח תמונה אחד רציף. כל פאנל הוא יחידה עצמאית עם מקור מתח וכניסת דאטה, ומחברים כמה שצריך כדי להגיע לגודל ולפרופורציה שרוצים. פאנל השכרה טיפוסי לאירועים הוא בגודל של חצי מטר על חצי מטר או מטר על חצי מטר.
ההבדל מטלוויזיה או ממקרן הוא בגמישות ובבהירות: אפשר לבנות כל צורה וכל גודל, והתמונה נשארת ברורה גם באור חזק. בשונה מתלייה של מסך שטוח בודד על קיר (שעליה כתבנו במדריך מתקן תלייה לטלוויזיה), וידאו וול דורש תכנון של מבנה נושא, חשמל ודאטה לכל פאנל. את מגוון הפתרונות ריכזנו בקטגוריית מסכים ווידאו.
איזו צפיפות פיקסלים (Pixel Pitch) צריך?
בוחרים את הצפיפות לפי המרחק של הצופה הקרוב ביותר, לא לפי גודל המסך. Pixel Pitch הוא המרחק במילימטרים בין מרכז פיקסל אחד למרכז הפיקסל הבא, וככל שהמספר קטן יותר הפיקסלים צפופים יותר והתמונה חדה יותר מקרוב. לפי Christie, ככל שהמספר קטן יותר הפיקסלים קרובים יותר זה לזה והתמונה נראית חדה במיוחד בצפייה מקרוב.
כלל האצבע הכי נפוץ בתעשייה: כל מילימטר של Pitch שווה בערך מטר אחד של מרחק צפייה מינימלי. כלומר מסך P3 נראה מצוין ממרחק של כ־3 מטר ומעלה, ומקרוב מדי מתחילים לראות את הפיקסלים הבודדים ("אפקט דלת הרשת"). לפי AVGear, אם מתקרבים מתחת למרחק המינימלי מתחילים לראות פיקסלים בודדים, וזה לא פגם אלא פשוט פיזיקה.
נקודה חשובה לגבי תוכן: לטקסט ולתמונות סטטיות צריך פיקסל צפוף יותר, אבל לפי 4Wall וידאו נע יכול להסתדר עם פיקסל רחב יותר, כי העין "משלימה" את התנועה. בגלל זה מסך רקע לבמה בהופעה יכול להיות פחות צפוף ממסך שמציגים עליו מצגת עם אותיות קטנות.
| צפיפות | מרחק צפייה מינימלי מומלץ | שימוש טיפוסי |
|---|---|---|
| P2.5 | ~2.5 מ' | אולפן, לובי, כנס עם קהל קרוב, תוכן עם טקסט |
| P3–P3.9 | ~3–4 מ' | במת אירועים, השכרה, רקע וידאו להופעה |
| P4–P5 | ~4–5 מ' | במה גדולה, חוץ, שילוט |
| P6 ומעלה | ~6 מ' ומעלה | חזיתות מבנים, שלטי חוץ, פסטיבל גדול |
כמה בהירות (nits) צריך?
הבהירות נקבעת לפי כמות האור בחלל: אולם חשוך מסתפק במעט, ואור יום דורש בהירות גבוהה מאוד. בהירות נמדדת ביחידות ניט (nits). מסך פנימי לאירוע סגור עובד יפה בטווח נמוך יחסית, ואם מפעילים אותו בעוצמה גבוהה מדי הוא פשוט מסנוור.
לחוץ ולאור שמש ישיר הסיפור שונה לגמרי. לפי AVGear, פאנלים חיצוניים צריכים בדרך כלל 5,000 עד 10,000 ניט ומעלה כדי להישאר קריאים באור יום, בעוד שמסך פנימי באותה בהירות היה מסנוור. לפי 4Wall, לחוץ חובה פאנלים בדירוג IP65 לעמידות במזג אוויר, יחד עם בהירות של 4,000–6,000 ניט ומעלה.
המסקנה המעשית: אל תקנו מסך פנימי לשימוש בחוץ. פאנל חוץ בנוי אחרת, אטום למים ובהיר בהרבה, ולכן גם יקר יותר. אם רוב האירועים שלכם סגורים, מסך פנימי חד יותר ומשתלם יותר.
אילו חיבורים ומעבד וידאו צריך?
וידאו וול לא מתחבר ישירות למחשב כמו מסך רגיל, אלא דרך מעבד וידאו (Video Processor) שממיר את מקור התמונה ומחלק אותו לפאנלים. המעבד מקבל את האות מהמחשב, מהמיקסר או מהמצלמה, מתאים את הרזולוציה לגודל המסך, ושולח את הדאטה בכבלי רשת אל הפאנלים.
בבחירת מעבד בודקים שלושה דברים: כמה פיקסלים הוא יכול "להזין", אילו כניסות יש בו, וכמה יציאות רשת יש לו. לדוגמה, ה־מעבד NovaStar VX1000 מזין עד 2.6 מיליון פיקסלים, עם כניסות HDMI כפולות, DVI ו־3G-SDI וארבע יציאות רשת (לפי מפרט היצרן), מה שמספיק לרוב מסכי הבמה והאירועים. NovaStar היא לא היצרנית היחידה בתחום: יש גם מעבדים וכרטיסי בקרה של יצרנים כמו Colorlight ו־Linsn, לצד היצרנים של הפאנלים עצמם (למשל Absen, Unilumin או ROE). לכן כדאי לוודא תאימות בין המעבד לכרטיסי הקליטה שבפאנלים לפני הרכישה. את כל המעבדים והאביזרים הנלווים תמצאו בקטגוריית פרוססורים ואביזרים לווידאו.
שרשרת החיבורים הבסיסית: מקור (מחשב/נגן) → מעבד וידאו → כבל רשת → הפאנל הראשון → שרשור לפאנלים הבאים. לרוב צריך גם כרטיס שליחה (Sending Card) בצד המחשב וכרטיסי קליטה בתוך הפאנלים. שווה לתכנן את החיבורים כמו שמתכננים מערך אודיו, בדיוק כמו שמתארים במדריך מיקסר דיגיטלי לבמה ולאולפן.
איך מתקינים וידאו וול בבטיחות?
וידאו וול הוא עומס כבד שנתלה מעל אנשים, ולכן חובה מבנה תלייה מתאים וחישוב עומסים. פאנל השכרה בגודל מטר על חצי מטר שוקל כ־13 ק"ג לפי מפרטי היצרנים המקובלים, וקיר שלם מצטבר למאות קילוגרמים. אסור לתלות אותו על מתקן מאולתר.
יש שתי דרכים עיקריות: לתלות מטראס מעל הבמה, או לבנות כקיר עומד על הרצפה עם מסגרת תמיכה. לתלייה משתמשים בפסי תלייה ייעודיים למסכי LED שמתחברים לטראס. את כל הפתרונות ריכזנו בקטגוריית טראס. לפני שתולים דבר כבד, קראו את המדריכים שלנו לבחירת טראס לבמה ולגשר תאורה ותלייה בטוחה. אותם עקרונות עומס בדיוק חלים על וידאו וול. אם מדובר במבנה כבד או עצמאי במיוחד, כדאי לשקול פיגום מודולרי כמו שמתואר במדריך Layher Allround לבמות ולמבנים כבדים.
עוד כמה כללים: תכננו חשמל נפרד עם עומס מספיק לכל הפאנלים, השאירו גישה לצד האחורי לתחזוקה (או בחרו פאנל Front Service עם גישה קדמית), והשאירו זמן לכיול צבע ואחידות בין הפאנלים לפני שהקהל מגיע.
ההמלצות שלנו: מוצרים אמיתיים מהקטלוג
לרוב האירועים הסגורים בחרו פאנל פנימי בצפיפות P2.5–P3.9 עם קצב רענון גבוה, ולחוץ בחרו פאנל בדירוג IP ובבהירות גבוהה. בכל מקרה יחד עם מעבד וידאו תואם ופסי תלייה ייעודיים. כל הפריטים במלאי, והמחיר המחייב הוא זה שבעמוד המוצר.
מסכים לאירועים והשכרה בפנים
פאנלים מודולריים קלים לשינוע, עם קצב רענון גבוה שמתאים גם לצילום וידאו בלי הבהובים.
מסכים קבועים ולחוץ
להתקנה קבועה בחזית מבנה, באולם או בשילוט חיצוני, עם עמידות ובהירות גבוהה.
מעבדי וידאו ואביזרי חיבור
המוח של המערכת: מעבד הווידאו, כרטיס השליחה ופסי התלייה שמחזיקים את הקיר.
| מוצר | מחיר | |
|---|---|---|
 מעבד וידאו למסכי LED | NovaStar VX1000 | ₪ 9,770.00 | למוצר |
 כרטיס שליחה למסכי LED | NovaStar MSD300 | ₪ 761.00 | למוצר |
 מתלה תליה למסכי LED Rental | Art Light LS HANG BAR 100 | ₪ 558.00 | למוצר |
שאלות נפוצות
- מה ההבדל בין וידאו וול למקרן?
- וידאו וול בנוי מפאנלי LED שמאירים בעצמם, ולכן הוא בהיר וברור גם באור חזק ובחוץ, בשונה ממקרן שדורש חושך. הוא גם גמיש בגודל ובצורה, אבל יקר יותר ודורש מבנה תלייה.
- איזו צפיפות פיקסלים מתאימה לאירועים?
- לרוב האירועים הסגורים P2.5 עד P3.9 נותנים תמונה חדה מאוד. כלל האצבע: כל מילימטר Pitch שווה בערך מטר מרחק צפייה מינימלי, אז בחרו לפי המרחק של הצופה הכי קרוב.
- אפשר להשתמש במסך פנימי בחוץ?
- לא מומלץ. מסך פנימי לא אטום למים ולא מספיק בהיר לאור יום. לחוץ צריך פאנל בדירוג IP ובהירות של 5,000–6,000 ניט ומעלה כדי להישאר קריא באור שמש.
- אפשר לחבר וידאו וול ישירות למחשב?
- לא. צריך מעבד וידאו שמקבל את מקור התמונה, מתאים את הרזולוציה לגודל המסך ומחלק את הדאטה לפאנלים בכבלי רשת, יחד עם כרטיסי שליחה וקליטה. שימו לב לתאימות בין המעבד (למשל NovaStar, Colorlight או Linsn) לכרטיסי הקליטה שבפאנלים.
- כמה שוקל וידאו וול ואיך תולים אותו?
- פאנל השכרה טיפוסי במטר על חצי מטר שוקל כ־13 ק"ג לפי מפרטי היצרנים המקובלים, וקיר שלם מגיע למאות קילוגרמים. תולים אותו מטראס עם פסי תלייה ייעודיים או בונים אותו כקיר עומד עם מסגרת, אחרי חישוב עומסים.
- מה זה קצב רענון גבוה ולמה הוא חשוב?
- קצב רענון גבוה (למשל 7680Hz) מונע הבהובים כשמצלמים את המסך בווידאו או בטלוויזיה. אם המסך מופיע בשידור או בצילום, זו תכונה קריטית.
וידאו וול טוב הוא שילוב נכון של צפיפות, בהירות ומבנה בטוח, לא רק מספר פיקסלים גדול. תתחילו מהמרחק של הקהל ומכמות האור בחלל, ומשם ייגזרו הצפיפות והבהירות. אם צריך עזרה בהתאמת מסך, מעבד ותלייה למקרה שלכם, דברו איתנו.
מקורות
- Christie — Understanding pixel pitch — הסבר יצרן על מהות ה־Pixel Pitch והקשר בין צפיפות למרחק צפייה.
- AVGear — What is pixel pitch — נוסחאות מרחק צפייה ורמות בהירות (ניט) לפנים ולחוץ.
- 4Wall — LED pixel pitch guide — בחירת צפיפות לפי סוג תוכן ודרישות IP ובהירות לחוץ.
- Barco — Pixel pitch and viewing distance — יחס בין צפיפות פיקסלים לרזולוציה 4K ולמרחק צפייה.
צריכים עזרה בבחירה?
צוות רוקפוניק ישמח לייעץ ולהתאים את הציוד לאירוע, לחלל ולתקציב שלכם.
דברו איתנו בוואטסאפמדריכים נוספים
הגברהמערכת הגברה מקצועית: כל מה שצריך לדעת לפני שמרכיבים אחת
בקצרה: מערכת הגברה מקצועית בנויה מארבעה רכיבי ליבה: מקור אות (מיקרופון/כלי), מיקסר, הגברה (מגבר או רמקול מוגבר) ורמקולים. ההחלטה הראשונה היא אקטיבי או פסיבי:…

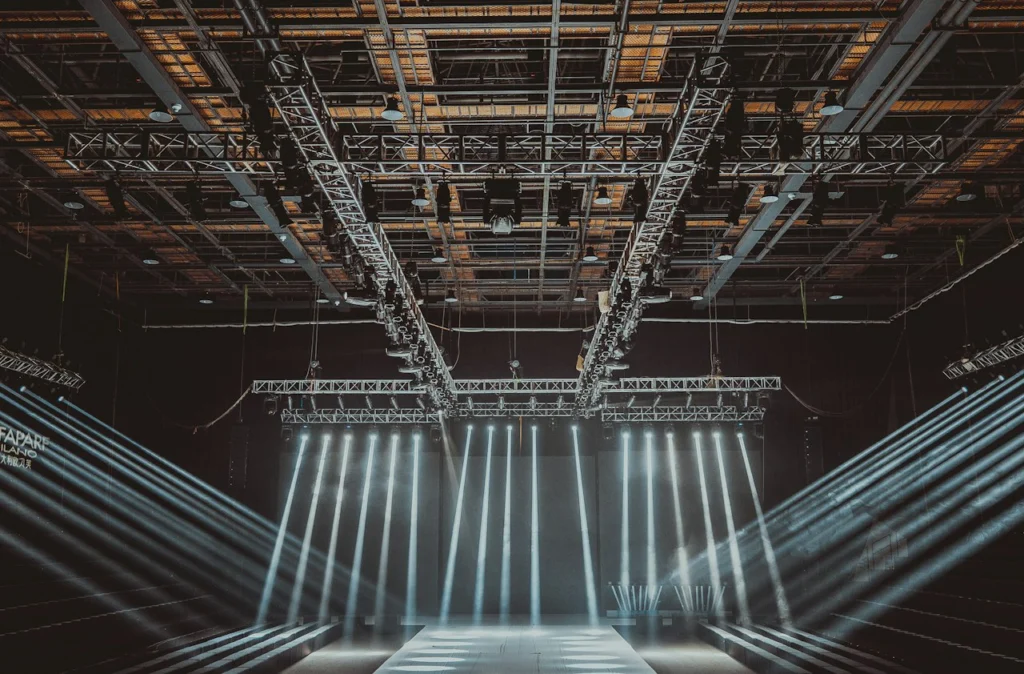

במות וטראסיםקיר טראס לתצוגה: איך בונים ביתן תערוכה יציב מטראס אלומיניום
